E3C-LDA

Características

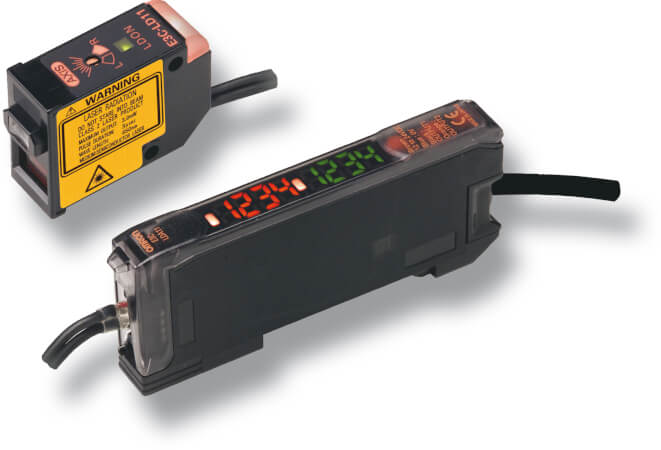

Sensor LASER de alta precisão com amplificador separado

Os sensores fotoeléctricos de alta precisão com amplificador separado contam com uma grande variedade de cabeças de detecção LASER para posicionamento e detecção de máxima precisão.

  • Fácil instalação devido a ponto de focagem e eixo óptico ajustáveis
  • Portfólio de vasta gama de cabeças de detecção com diversas formas de feixes de laser
  • Funções de controlo com um simples conceito de cablagem e função de adaptação da potência

Para detecção e medição de maior precisão, ver o ZX-LD.

Precisão boca

Precisão a longa distância

Posicionamento de alta precisão e detecção de longo alcance.
  • Reflectivo difuso: 1 m
  • Retro-reflectivo: 7 m
Acessórios

Cable connectors



Size

Shape

Type

Features

Material

Order code

Nut

Cable

Connector straight

Connector l-shaped

M8





3 pin

Brass (CuZn)

PVC 2 m

XS3F-M8PVC3S2M

XS3F-M8PVC3A2M

PUR 2 m

XS3F-M8PUR3S2M

XS3F-M8PUR3A2M

4pin

PVC 2 m

XS3F-M8PVC4S2M

XS3F-M8PVC4A2M

PUR 2 m

XS3F-M8PUR4S2M

XS3F-M8PUR4A2M





3 pin

Brass (CuZn)

PVC 2 m

XS3F-LM8PVC3S2M

XS3F-LM8PVC3A2M

4 pin

XS3F-LM8PVC4S2M

XS3F-LM8PVC4A2M



Detergent resistant
Wash-down

4 pin

Stainless steel (SUS316L)

PP1 2 m

Y92E-S08PP4S 2M-L

Y92E-S08PP4A 2M-L



Robotic
(drag chain)

4 pin

Brass (CuZn)

Robotic PVC 2 m

XS3F-M421-402-R

XS3F-M422-402-R

Robotic PUR 2 m

Y92E-M08PUR4S2M-L

Y92E-M08PUR4A2M-L

High robotic (drag chain & torsion)

High robotic PUR 2 m

Y92E-M08PUR4S2M-R

Y92E-M08PUR4A2M-R

M122





3 wire

Brass (CuZn)

PVC 2 m

XS2F-M12PVC3S2M

XS2F-M12PVC3A2M

PUR 2 m

XS2F-M12PUR3S2M

XS2F-M12PUR3A2M

4 wire

PVC 2 m

XS2F-M12PVC4S2M

XS2F-M12PVC4A2M

PUR 2 m

XS2F-M12PUR4S2M

XS2F-M12PUR4A2M

5 wire

PVC 2 m

XS2F-M12PVC5S2M

XS2F-M12PVC5A2M

PUR 2 m

XS2F-M12PUR5S2M

XS2F-M12PUR5A2M





3 wire

Brass (CuZn)

PVC 2 m

XS2F-LM12PVC3S2M

XS2F-LM12PVC3A2M

4 wire

XS2F-LM12PVC4S2M

XS2F-LM12PVC4A2M



LED
(power and output LED, PNP/NPN)

3 wire

Nickel plated brass

PVC 2 m

XS2F-M12PVC3A2MPLED

4 wire

XS2F-M12PVC4A2MPLED

3 wire

PUR 2 m

XS2F-M12PUR3A2MPLED

4 wire

XS2F-M12PUR4A2MPLED



Detergent resistant
Wash-down

4 wire

Stainless steel (SUS316L)

PP1 2 m

Y92E-S12PP4S 2M-L

Y92E-S12PP4A 2M-L



105°C
Heat resistant

4 wire

Stainless steel (SUS316L)

Heat resistant PVC 2 m

XS2F-E421-D80-E

XS2F-E422-D80-E



Twist & click

4 wire

Nickel plated Zinc

PVC 2 m

XS5F-D421-D80-F

XS5F-D422-D80-F

PUR 2 m

XS5F-D421-D80-P

XS5F-D422-D80-P



Robotic
(drag chain)

4 wire

Brass (CuZn)

Robotic PVC 2 m

XS2F-D421-D80-F

XS2F-D422-D80-F

Robotic PUR 2 m

Y92E-M12PUR4S2M-L

Y92E-M12PUR4A2M-L

High robotic
(drag chain & torsion)

High grade robotic PUR 2 m

Y92E-M12PUR4S2M-R

Y92E-M12PUR4A2M-R





8 pin

8 wire shielded cable

Brass (CuZn)

Shielded PUR 2m

Y92E-M12PURSH8S2M-L

Fiber amplifier (E3X) connector



Fiber
amplifier connectors

Special fiber
connector - 4 wire

PBT

PVC 2 m

E3X-CN21



Special fiber
connector + M8 plug

Plug: Zinc
diecast

PVC 30 cm with M8
4-pin plug

E3X-CN21-M3J-2 0.3M

Special
fiber
connector + M12 plug

PVC 30 cm with M12
4-pin plug

E3X-CN21-M1J 0.3M



Size

Shape

Type

Features

Material

Order code

Nut

Cable

Connector straight

Connector l-shaped

M8/M12



Confection-able

Plugs and connectors for self
assembly

Brass

n.a.

XS2C/G, XS5C/G
Y92E_conf

M12



Field I/0
boxes

Direct wiring or DeviceNet communication

XW3D

M8/M12



T-connectors, covers, accessories and extended wiring portfolio

n.a.

XS2R, XS3R, XY2F, ...

1. PP - polypropylene

2. For details on pin configuration refer to specifications

Comparação do desempenho

Aumentar a diferença entre sinal útil e ruído

Questão 1: Aumentar a diferença entre sinal útil e ruído

O objectivo de qualquer desenvolvimento em sensores de material transparente é aumentar a diferença entre sinal útil e ruído. E a estabilidade operacional do sensor depende do nível de consecução dos seguintes factores:
  • Compensação de sujidade e água na lente
  • Compensação de temperatura
  • Imunidade a variações da iluminação ambiente
  • Imunidade ao ruído electromagnético

A nossa solução:

Na Omron tomamos várias medidas para aumentar a estabilidade operacional, maximizando a diferença entre sinal e ruído:
  • Em termos de design: esquemas de circuitos, protecção, tecnologias de filtragem e selecção de materiais garantem um ruído de fundo mínimo e a máxima compensação de influência ambiental.
  • Em termos de tecnologia: além de utilizar tecnologia retrorreflectora juntamente com tecnologia de polarização padrão, alguns materiais, por ex. PET, possuem características que ajudam a polarizar a luz. Este efeito pode ser utilizado para aumentar ainda mais a diferença entre sinal útil e ruído.
  • Em termos de produção: tecnologias de produção que permitem um desvio mínimo dos valores-alvo especificados garantem que o desempenho de um sensor avaliado na fase de concepção não varia durante a produção em massa de máquinas.
  • Em termos de aplicação: a selecção do sensor adequado, combinada com a escolha correcta de montagem e de configuração de parâmetros, pode ajudar a aumentar a estabilidade operacional e/ou a precisão de detecção.

Compensação dos efeitos ópticos

Questão 2: Compensação dos efeitos ópticos

Quando a luz atravessa diferentes materiais transparentes (vidro/PET), podem ocorrer os seguintes erros de detecção:
  • Efeito de lente: os objectos transparentes com formas convexas (por ex., garrafas de gel de duche) podem funcionar como uma lente e permitir que o sensor receba demasiada luz. Isto pode resultar numa leitura falsa em como não existe nenhum objecto ou pode provocar a chamada "dupla activação" (2 sinais para um único objecto).
  • Reflexão total: se a luz emitida tocar na superfície de um objecto transparente num determinado ângulo, em vez de atravessar o objecto transparente, a luz pode ser totalmente reflectida. Se o feixe totalmente reflectido atingir o receptor, poderá causar um resultado falso com a leitura de "nenhum objecto".

A nossa solução:

Na Omron utilizamos uma óptica coaxial especial para os nossos sensores específicos para determinadas aplicações de valor superior. Estes sensores ópticos coaxiais especiais reduzem ou eliminam por completo os efeitos ópticos acima descritos. Os sensores cilíndricos utilizam a óptica coaxial para evitar sinais falsos, provocados pela instalação incorrecta ou rotação dos sensores, utilizando uma óptica convencional separada para envio e recepção.

Requisitos relacionados com o processo


Questão 3: Requisitos relacionados com o processo

Para seleccionar o sensor de detecção de material transparente adequado, é muito importante ter em conta as questões relacionadas com a máquina e com o processo:
  • Espaço mínimo entre garrafas
  • Velocidade de deslocação das garrafas ou dos recipientes
  • Tamanho ou forma do objecto (objectos em miniatura, vidro plano, etc.)
  • Espaço de montagem limitado ou grandes distâncias
  • Ambientes quentes, húmidos ou higiénicos
  • Detecção simultânea do recipiente e do conteúdo (por ex., frasco e tampa, frasco e bolo liofilizado, seringa de vidro com ou sem invólucro protector, etc.)
Exemplos de detecção de 2 estados com um sensor:
  • Estado 1: Recipiente transparente + objecto presente, por ex.: tampa, bolo liofilizado ou invólucro de seringa (estado OK)
  • Estado 2: Recipiente transparente SEM objecto (estado não OK)

A nossa solução:

Na Omron contamos com uma rede global de engenheiros de aplicações. O seu conhecimento técnico e a sua experiência irão ajudá-lo a si e à sua empresa a seleccionar produtos adequados, de acordo com as necessidades de automação industrial da sua organização. Como podemos ajudá-lo?

Portfólio de soluções


A melhor escolha em relação qualidade/preço

E3Z-B:
  • Para aplicações comuns
  • Todos os objectos transparentes
  • Excelente relação qualidade/preço

A melhor escolha em termos de fiabilidade, flexibilidade e estabilidade

E3ZM-BT:
  • O mais polivalente... detecção estável de objectos transparentes numa vasta gama de aplicações
  • Todos os objectos transparentes
  • Excelente resistência química
E3FZ-B:
  • O "irmão cilíndrico M18" do E3ZM-BT
  • Detecção independentemente da posição graças à óptica coaxial

O melhor desempenho para aplicações dedicadas

E3ZM-B:
  • O "especialista em PET"
  • Fiabilidade avançada graças à polarização especial e ao controlo automático de limiares
E3X – Amplificador de fibra/Amplificador remoto E3C:
  • A melhor detecção para películas transparentes e vidro plano em ambientes quentes ou húmidos ou vida útil mais prolongada para ambientes limpos frequentementeenvironments
