E32 resistente ao calor

Características

Cabeças de sensor de fibra resistentes ao calor

A ampla gama de fibras resistentes ao calor proporciona uma durabilidade prolongada dos sensores, com a máxima protecção em ambientes exigentes.

  • Resistência ao calor até 400°C
  • Tamanhos desde diâmetro de 2 mm até M6
  • Modelos para distâncias longas ou elevada precisão de detecção

Heat resistance

heat resistance 02 prod

A escolha de material optimizado para um maior número de temperaturas torna-o mais apto para as aplicações e com uma melhor relação preço-desempenho.

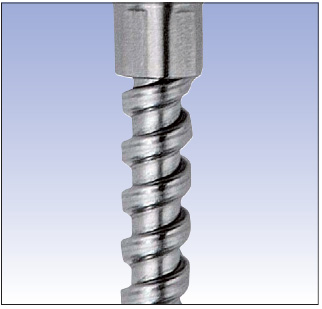

High mechanical protection

high mechanical protection prod

Revestimento em espiral em aço inoxidável para flexibilidade com a maior protecção mecânica.

Especificações e info encomendas

Ordering information

Sensor type

Size

Sensing distance (in mm)1

Key feature

Order code

E3X-HD

E3NX-FA

For E3NX-FA and E3X-HD amplifiers

For E3X-NA amplifier



M4

3000

4000

-40°C to 150°C

E32-T51 2M

800

1200

-40°C to 100°C2, high-flex

E32-T51R 2M

550

820

-40°C to 200°C

E32-T81R-S 2M

900

1350

-60°C to 350°C

E32-T61-S 2M



dia 2 mm

450

670

-40°C to 150°C

E32-T54 2M



dia 3 mm

2600

3900

-40°C to 200°C

E32-T84S-S 2M



M6

500

750

-40°C to 150°C

E32-D51 2M

280

420

-40°C to 100°C2, high-flex

E32-D51R 2M

180

270

-40°C to 200°C

E32-D81R-S 2M

E32-D81R 2M



180

270

-60°C to 350°C

E32-D61-S 2M

E32-D61



M4

120

180

-40°C to 400°C

E32-D73-S 2M

E32-D73



23×20×9 mm

15-38

-40°C to 150°C

E32-A09H 2M

30×24×9 mm

20-30

-40°C to 300°C

E32-A09H2 2M



25×18×5 mm

1-5

-40°C to 300°C

E32-L64 2M

36×18×5 mm

5-18

E32-L66 2M

Specifications

Item

-40°C to 150°C

-40°C to 100°C

-40°C to 150°C

-40°C to 200°C

-40°C to 300°C

-60°C to 350°C

-40°C to 400°C

E32-_51

E32-D51R/T51R

E32-T54

E32-A09H

E32-_81_

E32-T84_

E32-A09H2

E32-L6_

E32-_61_

E32-D73_

Permissible bending radius (in mm)

R35

R2

R35

R10

R25

Cut to length

Yes

No

Material

Head

Brass-nickel
plated

Stainless steel

Aluminium

Stainless steel

Fiber

PMMA

Acrylate resin

PMMA

Glass

Sheath

Fluoro resin

Polyurethane resin

Fluoro resin

Stainless steel spiral coating

Stainless steel tube

Stainless steel spiral coating

Stainless steel tube

Degree of protection

IEC 60529 IP67

IEC 60529 IP50

IEC 60529 IP67

IEC 60529 IP40

IEC 60529 IP67



1. Sensing distance measured in Standard Mode

2. Short term resistance. For continuous operation -40°C to 90°C

1. Sensing distance measured in Standard Mode

2. Short term resistance. For continuous operation -40°C to 90°C

Acessórios

Accessories

Shape

Type

Comment

Order code



Focal lens

- Extends sensing distance by more than 500%

- For M4 Through beam fibers E32-TC200, E32-ET11R, E32-T11 (fits M2.6 thread)

- 2 pcs per set

E39-F1



Focal lens (side view)

- For M4 through beam fibers E32-TC200, E32-ET11R, E32-T11,
E32-T61-S, E32-T81R-S (fits M2.6 thread)

- Temperature range -40 to 200°C

- 2 pcs per set

E39-F2



Focal lens (variable)

- For precision detection with E32-D32

E39-F3A



Focal lens



- For precision detection with E32-EC41

E39-F3A-5



- For precision detection with E32-EC41

E39-F3B

- For precision detection with M6 coaxial diffuse reflective fibers (e.g. E32-CC200)

E39-F18



Focal lens (side view, variable)

- For precision detection with E32-EC31

E39-EF51



Focal lens (heat resistant)

- Extends sensing distance by more than 500%

- For M4 through beam fibers E32-ET51, E32-T61, E32-T61-S,
E32-T81R, E32-T81R-S (fits M4 thread)

- Temperature range -60 to 350°C

- 2 pcs per set

E39-EF1-37-2

E39-F16



Focal lens (vacuum resistant, heat resistant)

- Fits E32-T51V and E32-T54V (fits M2.6 thread)

- 2 units per set

- Heat resistant up to 120°C

E39-F1V



Fiber cutter

- Included in applicable fiber

E39-F4



Thin fiber attachment

- Amplifier adapter for thin fibers

- Included in applicable fiber (2 sets)

E39-F9



Sleeve bender

- For E32-TC200B(4)

- For E32-TC200F(4)

- For E32-DC200F(4)

E39-F11



Single fiber extension
connector

- Fiber extension connector for 2.2 mm dia standard fibers

- One unit

E39-F10



Dual fiber extension connector

- For fibers with dia 2.2

E39-F13

- For fiber with dia 1.0

E39-F14

- For fibers with dia between 1.0 and 2.2

E39-F15









Protective spiral tube 1

- For M3 diffuse type sensors

- Length 1 m

E39-F32A

- For M3 through beam type sensors

- Length 1 m

E39-F32B

- For M4 through beam type sensors

- Length 1 m

E39-F32C

- For M6 diffuse type sensors

- Length 1 m

E39-F32D







Fiber on roll 2

- Dia 2.2 mm

- Standard monocore, 10 mm bending radius

- -40 to 80°C

E32-E01 100M

- Dia 1.1 mm

- Standard monocore, 15 mm bending radius

- -40 to 80°C

E32-E02 100M

- Dia 2.2 mm

- High flex multicore, 1 mm bending radius

- -40 to 80°C

E32-E01R 100M

- Dia 1.1 mm

- High flex multicore, 1 mm bending radius

- -40 to 80°C

E32-E02R 100M

- Dia 2.2 mm

- High temperature monocore, 20 mm bending radius

- -60 to 150°C

E32-E05 100M

1. Protective spiral tubes with 0.5 m length are available. Add '5' to order code ... e.g. E39-F32A5

2. Fiber length 100 m on a roll - cut to length

1. Protective spiral tubes with 0.5 m length are available. Add '5' to order code ... e.g. E39-F32A5

2. Fiber length 100 m on a roll - cut to length
